深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX2919AC
  • 保护功能 :

    OVP/UVLO/OCP/OTP等
  • 内置MOS Rds(on) :

    20WAC
  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0)/FCP/SCP/AFC/BC1.2/Apple 2.4A
  • 典型应用 :

    5V/3A&9V/2.22A&12V/1.67A,PPS, 18WQC类快充

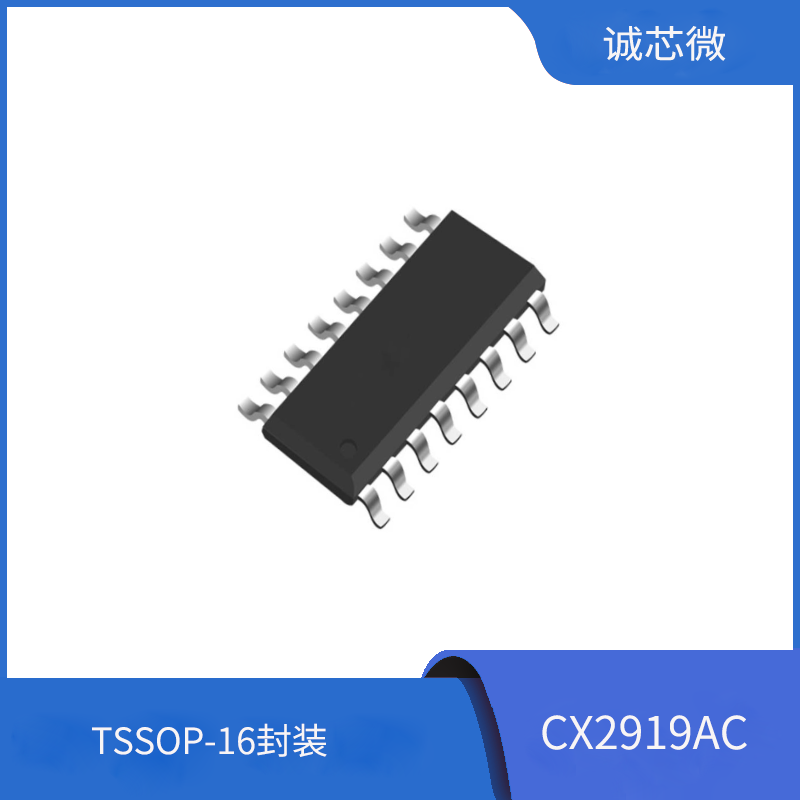

  • 封 装 :

    TSSOP-16

  • 产品详情

概述:

CX2919AC是一款集成 USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。

CX2919AC内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。 集成的 PD 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。 当 Type-C 和 Type-A 其中一个端口接入设备时,Type-C 或 Type-A 端口都可以实现独立的快充功能。

当 Type-C 和 Type-A 都接入设备时, 会将输出电压降至 5V 给设备供电。特别的,当 Type-A 口一直连接苹果充电线但未接入苹果手机时,Type-C 口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外,Type-A 口充饱关断电流阈值低至 10mA,可支持智能穿戴设备小电流充电。

CX2919AC通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程,都具备软启动功能,实现电压平顺过渡。

CX2919AC内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。

CX2919AC集成 10mΩ VBUS 功率开关管,集成 10 mΩ 电流检测电阻,内置 VPWR 和

VBUS 双放电通路,节省了外围器件,发生错误时可以快速关闭输出并恢复到安全状态。

CX2919AC采用 TSSOP16 封装,外围简洁,很容易通过 USB PD 认证测试。

特性:

 支持 USB Type -C 协议

- 配置为 DFP(Source) - 广播 3A/1.5A 电流

 支持 USB Power Delivery(PD)2.0 和 3.0

以及 PPS 协议

- 集成完整 PD 分层通信协议

- PDO 可配置:5V,9V,12V,15V,20V

- 输出功率高至 65W

- APDO 可配置:5V Prog,9V Prog,15V

Prog,20V Prog

 支持 Quick Charge 3.0+/3.0/2.0 协议

- 支持小米 CHARGE TURBO 27W 协议

 支持华为 FCP/SCP/HVSCP 协议

 支持三星 AFC 协议

 支持 USB BC1.2 DCP

 支持 Apple 2.4A 充电规范

 集成恒压(CV)环路控制

 集成 10mΩ VBUS 通路功率开关管

 集成 10mΩ电流检测电阻

 内置 VPWR 和 VBUS 双放电通路

 支持线损补偿功能

 支持 USB Type-A 和 Type-C 双口工作模式

- 独立工作都有快充,同时工作回 5V

- A 口连接苹果充电线但未接入苹果手机时,

C 口仍然有快充

 A 口充饱关断电流阈值 10mA,小电流充电

 安全性

- 过压/欠压保护

- 过流保护

- 过温保护

 CC1/CC2/DP1/DM1/DP2/DM2 过压保护

 ESD 特性± 4KV

 Package: TSSOP-16

 应用:

 AC-DC 适配器

 USB 充电设备
