深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX601
  • 保护功能 :

    OVP/UVLO/OCP/OTP等
  • 内置MOS Rds(on) :

    QC3.0协议
  • 支持协议 :

    FCP 、 AFC、QC3.0/QC2.0快速充电协议

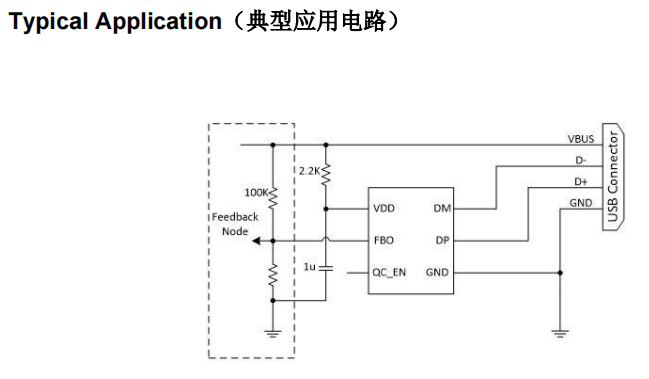

  • 典型应用 :

    车充、电源、排插

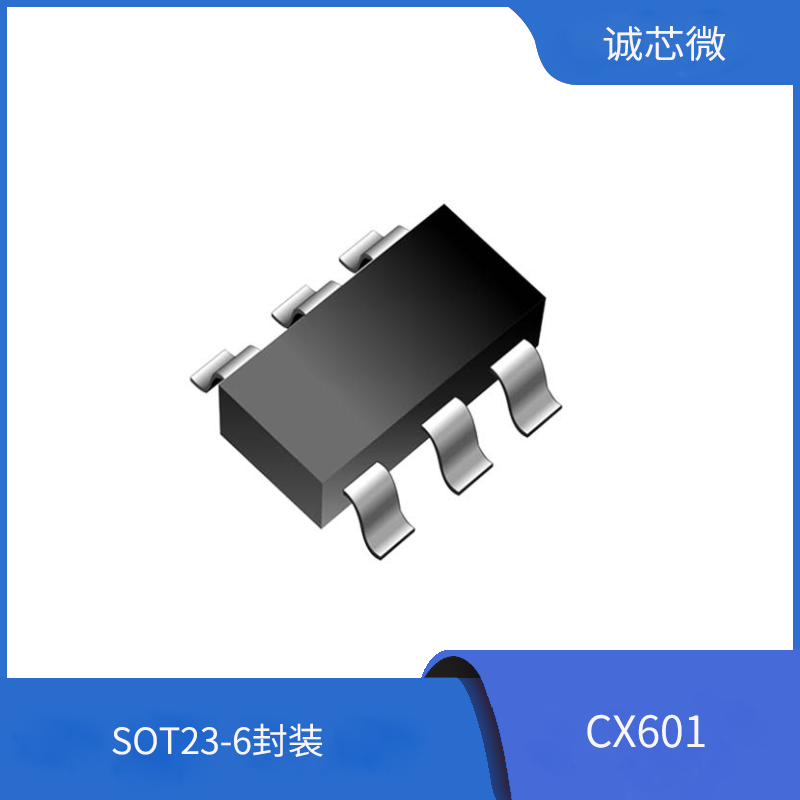

  • 封 装 :

    SOT23-6

  • 产品详情

概述:

QC3.0/FCP/AFC 快充协议控制器推荐CX601

CX601是一款 USB 端口快速充电协议控制芯片。 智能识别多种快速充电协议,对手机等受电设备进行快速充电。CX601根据受电设备发送的电压请求能够精确的调整VBUS输出电压,从而实现快速充电。

CX601在调整 5V 输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持,苹果设备会以最大电流充电。如果不支持,会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议,CX601将禁止输出电压调整,并配置供电设备为 USB DCP,确保受电设备安全并获取最大电流充电。如果支持调压快充协议,则开始接受请求指令进行输出电压的调整。

CX601可通过 QC_EN 开启或关闭高压快充功能,使得应用更灵活。

采用 SOT23-6 封装

支持华为 FCP 快速充电协议

 支持三星 AFC 快速充电协议

 支持高通 QC3.0/QC2.0快速充电协议

 支持在D+和 D-加载 2.7V电压的USB DCP

可为苹果设备提供最大2.4A充电电流

 符合 USB BC1.2 协议,支持USB DCP短接

D+和 D-

 符合中国电信行业标准YD/T 1591-2009

支持短接 D+和 D-

 自动为接入设备切换适用协议

 SOT23-6 Package

Applications(产品应用):

  适配器

 车载充电器

 其他 USB 端口充电器

 移动电源
