深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX2935
  • 保护功能 :

    OVP/UVLO/OCP/OTP等
  • 内置MOS Rds(on) :

    双C口降压协议芯片
  • 支持协议 :

    QC2.0/3.0/CHARGE TURBO 27WFCP/SCP/HVSCP/AFC /VOOC 2.0/4.0/联发科 PE 协议/ USB BC1.2 DCP/Apple 2.4A 充电规范
  • 典型应用 :

    5V、9V、12V、15V、 20V
  • 封 装 :

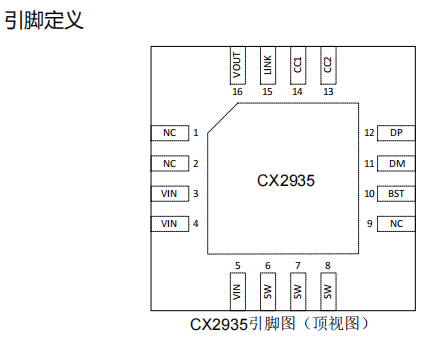

    QFN4x4-16L

  • 产品详情

CX2935是一款集成同步开关的降压转换器,支持多种输出快充协议、支持 USB Type-C 和 PD 等多种快充协议,包括 USB Type-C 和 PD 协议,高通 QC2.0/3.0/3.0+,华为 FCP/SCP/HVSCP,VOOC 2.0/4.0 协议,联发科 PE,三星 AFC,USB BC1.2 DCP 以及Apple 2.4A 充电规范,为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX2935具有自动识别 VIN 输入电压的功能,依据输入电压来调节输出电压。CX2935内置功率 MOS,输入工作电压Z高到 31V,输出电压范围是 3.3V 到21V,能提供Z大 65W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。

CX2935的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出 CC 模式,输出电压降低。

CX2935的输出电压带有线补功能,输出电流增大后会相应的提高输出电压,用以补偿连接线阻抗引起的电压下降。

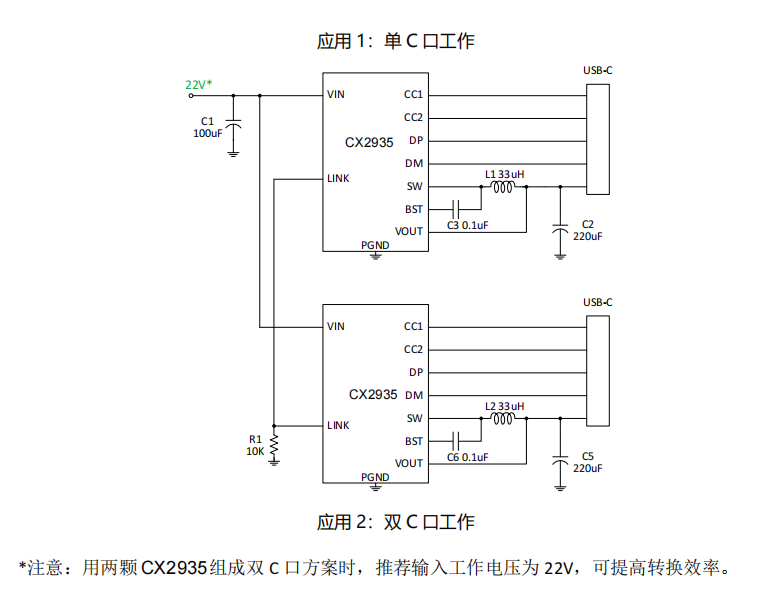

CX2935特别的集成了LINK™互联通信专利技术。通过 LINK™互联功能,可以简单灵活的应用在多个 Type-C 端口的充电方案中。

CX2935支持二次烧录,可实现在线升级。

CX2935有多种保护功能,具有输入过压、欠压保护,输出短路、过流保护,过温保护。

CX2935采用 QFN4x4-16L 封装。

特性:

同步开关降压转换器

- 内置功率 MOS

- 自动识别输入电压调节输出电压

- 输入工作电压高至 31V - 输出电压范围:3.3V 到 21V,根据快充协议自动调整

- 输出功率Z大 65W - 输出电压有线补功能:50mV/A、

100mV/A、150mV/A - 输出具有 CV/CC 特性

- 软启动功能

- 3A 带载启动

- LINK 智能降功率

支持 USB Power Delivery(PD)3.1 协议

- FPDO 可配置:5V、9V、12V、15V、20V

- APDO 可配置:5V Prog、9V Prog、15V Prog、20V Prog

- APDO 以 20mV 步进调节电压

- APDO 电流Z大可支持至 5A

输出快充

- 支持 Quick Charge 2.0/3.0/3.0+协议

- 支持小米 CHARGE TURBO 27W 协议

- 支持华为 FCP/SCP/HVSCP 协议

- 支持三星 AFC 协议

- 支持 VOOC 2.0/4.0 协议

- 支持联发科 PE 协议

- 支持 USB BC1.2 DCP

- 支持 Apple 2.4A 充电规范

支持在线升级

多重保护、高可靠性

- 输入过压、欠压保护

- 输出短路、输出过流

- 过温保护

全引脚 ESD 4KV

QFN4x4-16L封装
