CX8801,100V耐压同步DC-DC降压芯片,电动车专用降压电源方案选型
August 08, 2022

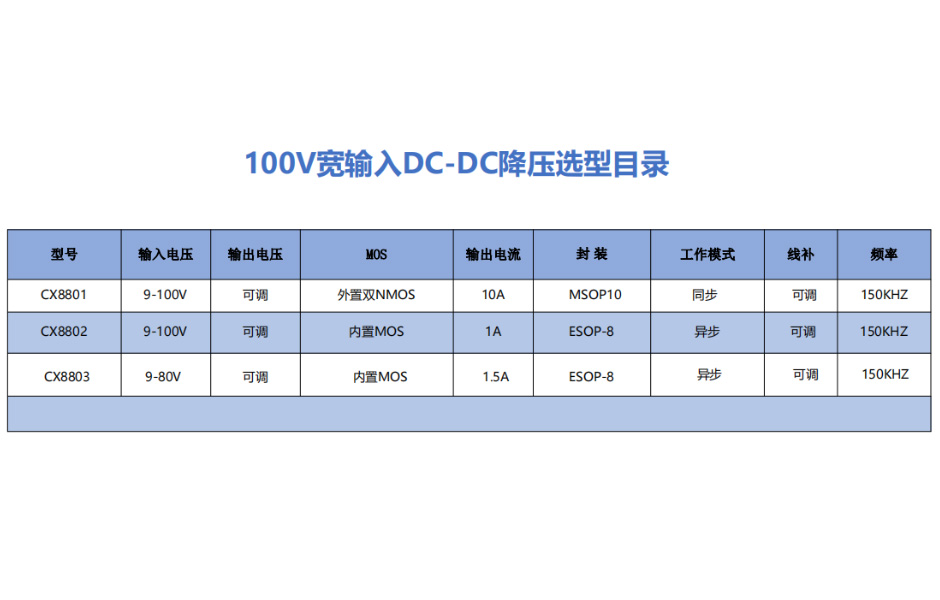

100V宽输入耐压DC-DC降压方案选型,电动车、电动摩托车、滑板车、扭扭车等专用降压电源方案推荐CX8801、CX8802、CX8803、CX8860等系列。

CX8801,9-100V宽输入电压,外置双NMOS,10A大电流同步DC-DC降压芯片,采用MSOP10封装;

CX8802,9-100V宽输入电压,内置MOS,1A电流异步DC-DC降压方案,采用ESOP-8封装;

CX8803,9-80V宽输入电压,内置MOS,1.5A电流异步DC-DC降压方案,采用ESOP-8封装;

CX8860,10-60V宽输入电压,内置MOS, 2A电流异步DC-DC降压方案, 采用ESOP-8封装;

100V宽输入DC-DC降压方案多用于电动车,扭扭车,电瓶车专用电源芯片推荐。提供100V宽输入DC-DC样品申请,与方案开发等技术支持!

100V宽输入DC-DC规格书概述:

CX8801是一款9V至100V高电压同步降压控制器,可在9V至100V的宽输入范围内工作。

CX8801提供10A的连续负载电流,效率高达96%。

CX8801采用固定频率的峰值电流控制,内置补偿功能,不需要外部元件。

高端MOSFET的逐周期电流限制可在过载情况下保护转换器。

如果过流状况持续时间超过目前的时间,就会触发打嗝模式保护。

CX8801具有保护功能,可以保护负载免受欠压、过流和过温等故障的影响。

功能特点:

9V至100V的输入电压范围

10A的连续输出电流

96%的峰值效率

600uA工作静态电流

峰值电流模式控制

150kHz固定频率

易于使用的内部补偿

高达91%的占空比

0.8V电压参考

1uA关断电流

150ms打嗝模式短路保护功能

热关断功能

MSOP10封装

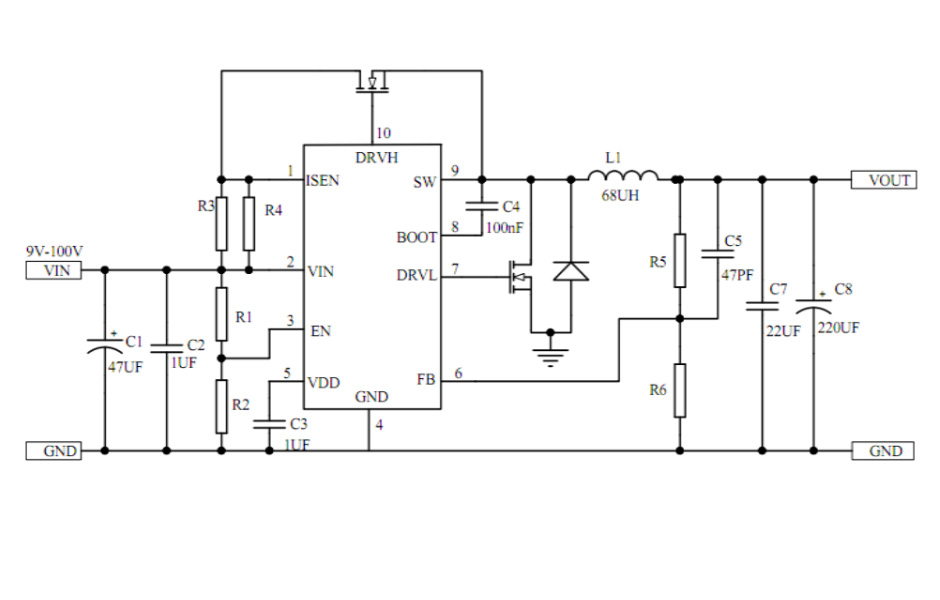

18801-2

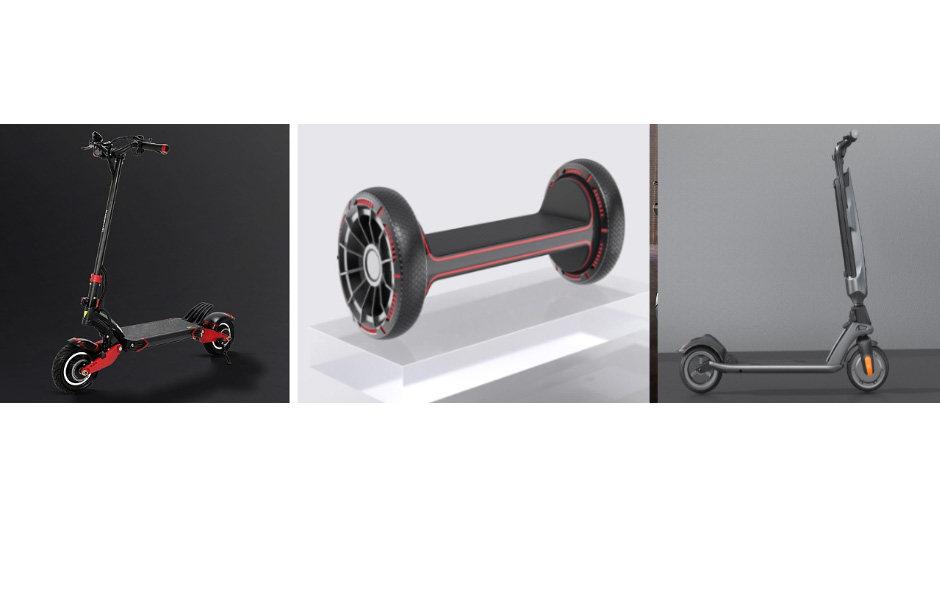

应用:

电动汽车电源降压系统

电动自行车电源降压

电瓶车电源降压

扭扭车电源降压
