降压DC/DC开关转换器
首页>产品中心>DC-DC电源芯片>降压DC/DC开关转换器

  • 名称 :

    CX8571

  • 耐压 :

    40V

  • 输出电压 :

    ADJ

  • 输出电流 :

    8A

  • 工作模式 :

    同步

  • 封装 :

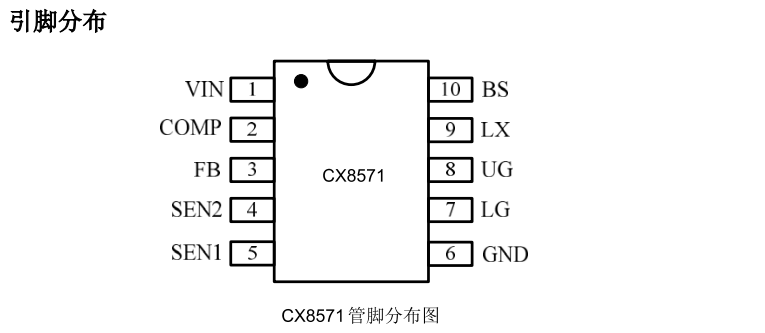

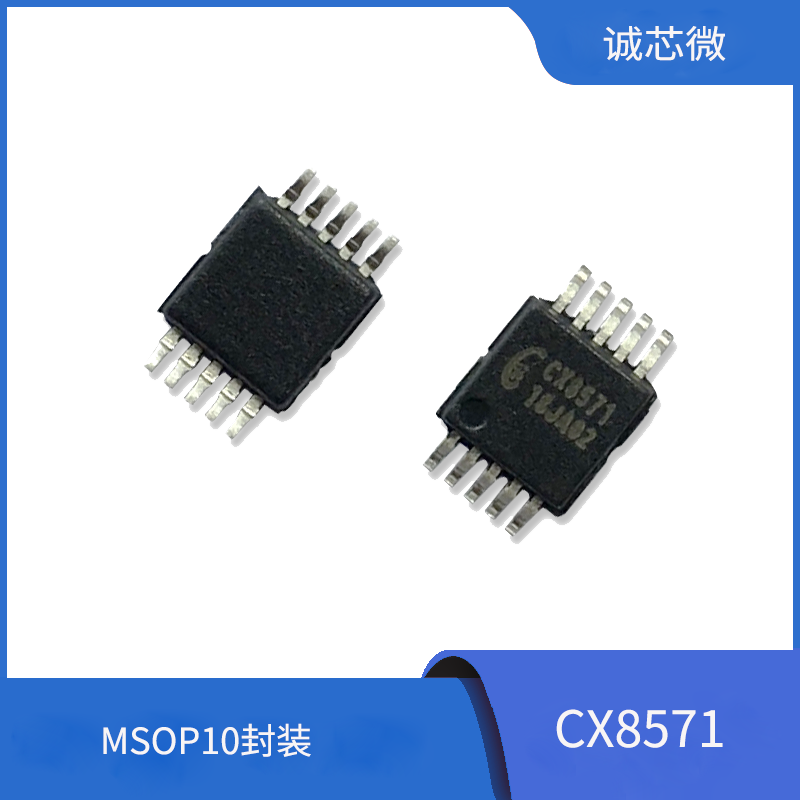

    MSOP10
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX8571是一款降压型PWM控制器,该控制器可驱动双路输出8A(4A+4A)负载电流。设计允许CX8571在9V到40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

CX8571可以工作在CC(恒流输出)或CV(恒压输出)两种模式,过流保护(OCP)电流值可以通过外部电流检测电阻设置。CX8571适用于有限流要求的DCDC开关电源,该芯片采用MSOP10封装,需要较少的外部器件。

特性：

● 电压输入范围:9~40V

● 输出电压精度(Vref=1.0V):±2.0%

● 双通道CC\CV模式

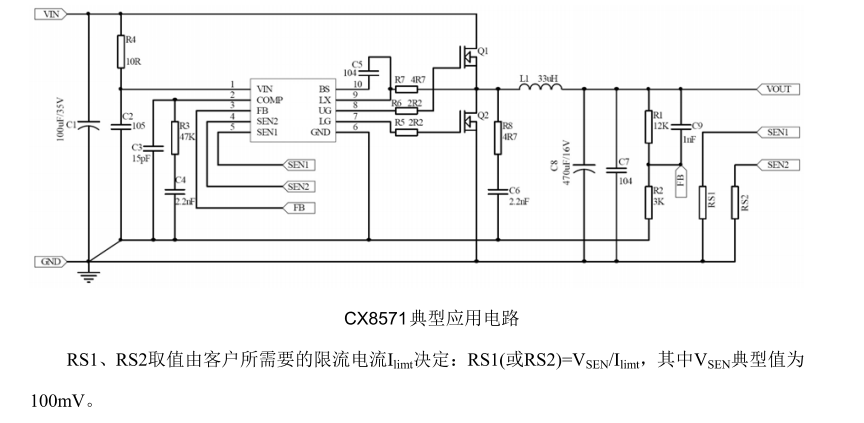

● 双通道外部限流

● 过温保护(OTP)内置软启动时间3ms

● 固定频率120KHz

● 输入欠压保护(最小7V,典型7.5V,最大8V)

● 占空比范围:0~90%

● 一个引脚即可实现外部补偿和关断控制

● 输出可使用陶瓷电容

● 内置可调整的线压补偿

● MSOP10封装

应用：

● 汽车充电器

● 高亮度照明

● 便携式设备供电电源
