升压DC/DC开关转换器
首页>产品中心>DC-DC电源芯片>升压DC/DC开关转换器

  • 名称 :

    CX9428

  • 耐压 :

    30V

  • 输出电压 :

    5-30V

  • 输出电流 :

    24W功率

  • 工作模式 :

    同步

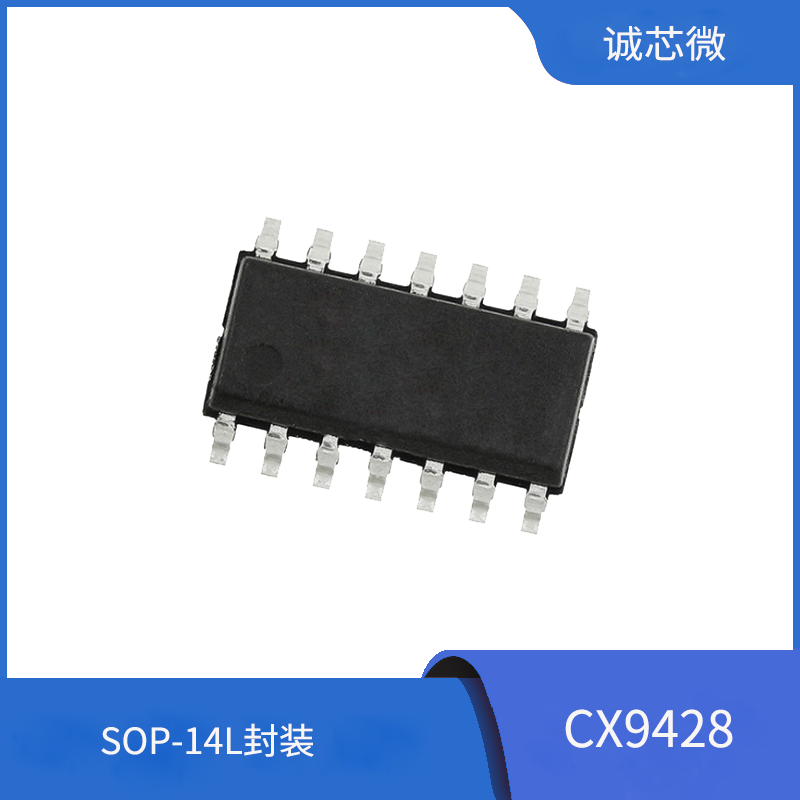

  • 封装 :

    SOP-14L
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX9428芯片是一款具有 600KHz 的固定频率、高效率、宽输入范围的电流模式升压（BOOST） 芯片，且具有高效率同步升压功能和可调限流功能。

这款升压 BOOST 开关电源特别设计了电压 保护系统，以防止负载短路导致系统总线烧断或损坏。该电源芯片内部具有限流开关管驱动和 一个同步整流开关管驱动的特点，以实现低功耗，高效率电源开关。用户可灵活地通过外部补 偿建立动态环路，获得在所有条件下最优瞬态性能。

CX9428芯片还包括欠压锁存，过流保护和过温保护，以防止在输出过载时产生损害。

特点:

● 完全符合Intel Thunderbolt Power Spec.

● 输入限流开关管栅驱动电路

● SR栅驱动电路

● 增强PWM模式的快速瞬态响应

● 3.0V-30V宽输入范围

● 输出电压:5V To 30V

● 芯片停止工作时电流< 1µA

● 芯片停止工作温度为 160°

● SOP-14L封装形式

应用范围:

● Thunderbolt 接口

● 笔记本电脑和平板电脑

● 热插拔电源管理

● 通信供应电源
