深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 名称 :

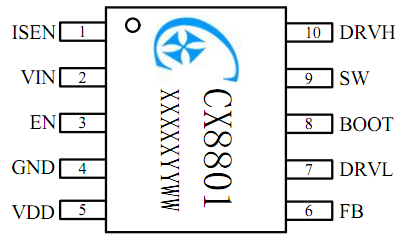

    CX8801
  • 耐压 :

    100V
  • 输出电压 :

    ADJ
  • 输出电流 :

    10A
  • 工作模式 :

    同步
  • 封装 :

    MSOP10

  • 产品详情

100V输入,10A输出同步降压转换器

概述:

CX8801是一款9V至100V高电压、同步降压控制器,可在9V至100V的宽输入范围内工作。

CX8801提供10A的连续负载电流,效率高达96%。

CX8801采用固定频率的峰值电流控制,内置补偿功能,不需要外部元件。

高端MOSFET的逐周期电流限制可在过载情况下保护转换器。

如果过流状况持续时间超过目前的时间,就会触发打嗝模式保护。

CX8801具有保护功能,可以保护负载免受欠压、过流和过温等故障的影响。

功能特点:

9V-100V的输入电压范围

10A的连续输出电流

96%的峰值效率

600µA工作静态电流

峰值电流模式控制

150 kHz固定频率

易于使用的内部补偿

高达91%的占空比

0.8V电压基准

1µA的关断电流

150ms打嗝模式短路保护功能

热关断功能

MSOP10封装

应用范围:

平衡车、扭扭车

割草机、水泵控制器

安防、消防电源模块

太阳能储能系统、逆变系统

通信模块、工业控制系统

电动车仪表、GPS模块、电动车控制器
