市场高性价比20W PD方案开发,提供Demo板测试
October 10, 2022

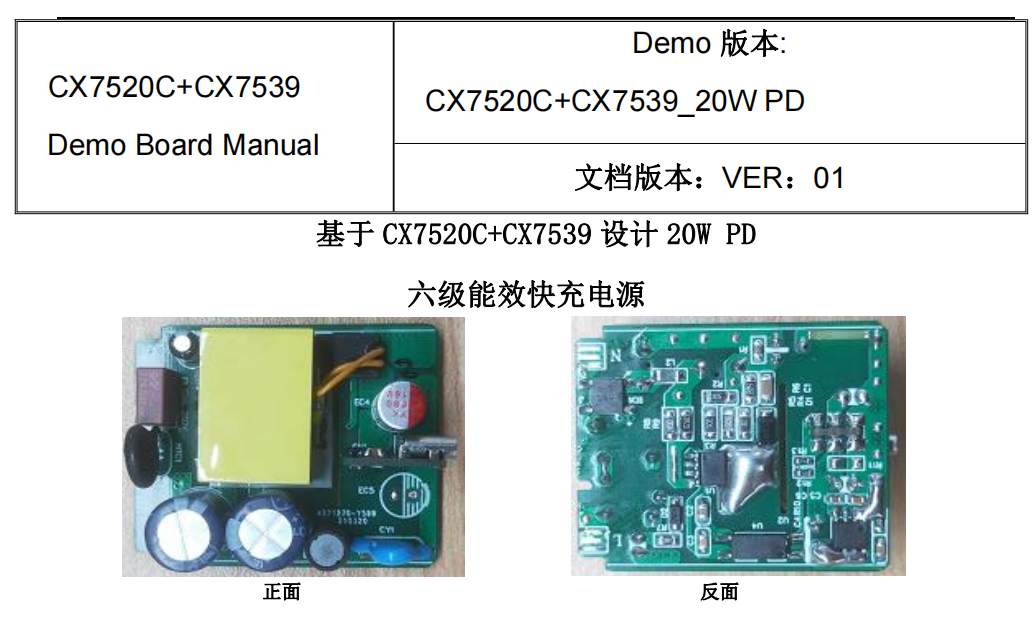

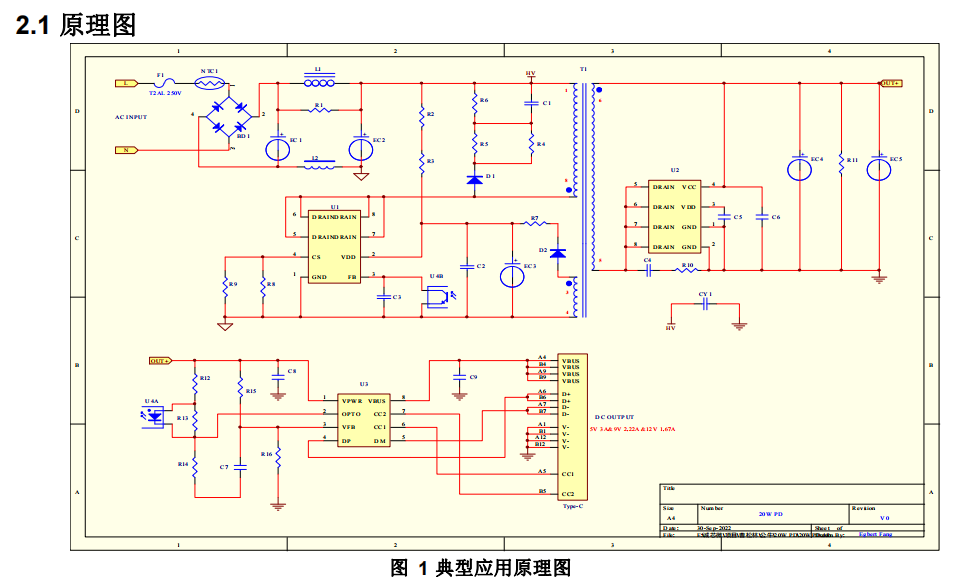

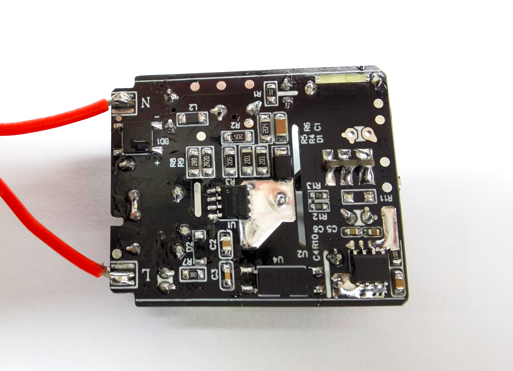

高性价比20W PD方案开发,CX7527/CX7520C+CX7539+CX2919C套片方案组合,提供Demo板测试与样品申领。

采用精简外围设计,小体积,内置MOS管,高集成,是市面上一套不可多得的20W PD快充方案。

主控电源采用CX7527,该芯片具有如下特点:

全电压范围(90Vac-265Vac)输入时待机功耗小于75mW

内置软启动功能

内置线电压补偿(OCP)

改善电磁干扰的智能抖频技术

满载固定65KHz开关频率

内置同步斜坡补偿

超低启动电流

高杂讯抗干扰能力

多模式控制

精确的过载保护功能

逐周期过流保护功能

VDD过压保护,欠压锁定保护(UVLO)

无音频噪声等。

同步整流芯片采用CX7539,这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。

CX7539可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗,极大 提高了系统的转换效率,大幅降低了整流器件的温度。

CX7539是一款内置高压 NMOSFET 同步整流开关,且具有极低的内阻,可提供系统高达4A以上的应用输出;IC 通过检测集成 MOSFET 的源漏电压来决定其开关状态,能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

CX7539采用特有VDD供电技术,可以保证在原边控制系统恒流和恒压两种工作状态下,芯片都不会欠压工作。

该套方案主要特性:

1、输入电压范围 90VAC~264VAC

2、输入待机功耗低于 75mW @230VAC

3、输出总功率为 20W 单 C 口(5VDC/3.0A、9VDC/2.22A、12VDC/1.67A)

4、输出纹波小于 200mV

5、具有输出过流保护、短路保护、过温保护等功能

6、符合“DOE&COC”6 级能效标准

7、通过 EN55032 Class B & FCC Class B 的 EMI 测试标准

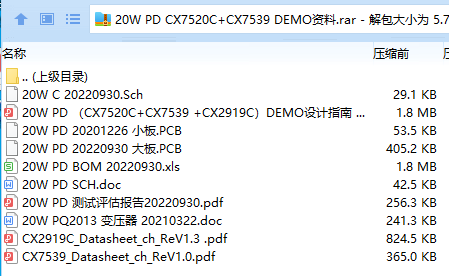

高性价比20W PD方案开发,全套方案设计资料获取:18129823814刘,S
