深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

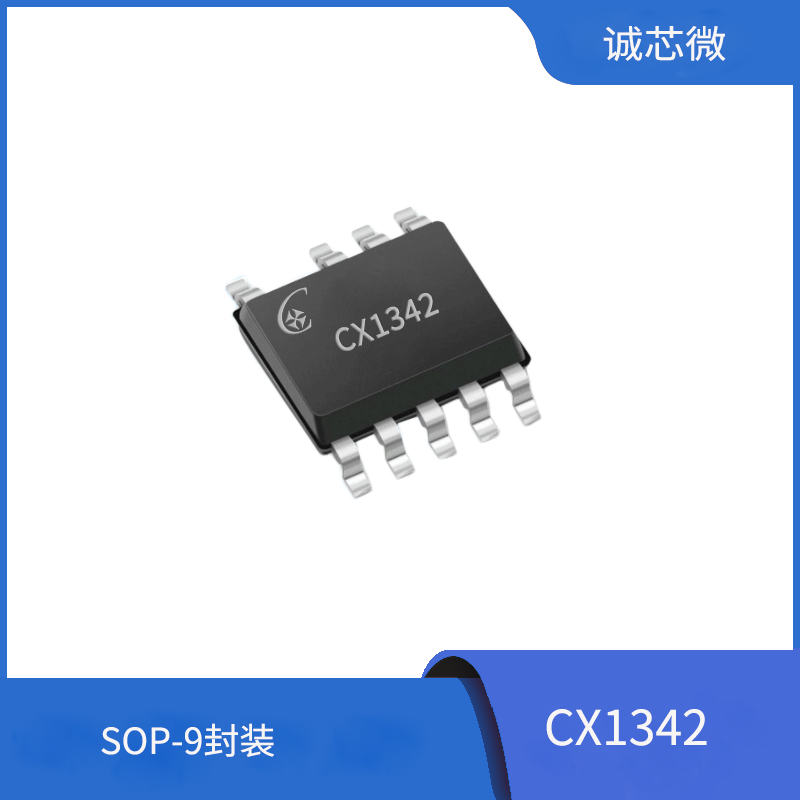

    CX1342
  • 待机功耗 :

    <30mW
  • 工作模式 :

    PWM/QR
  • 控制方式 :

    外驱GaN 500KHz
  • 应 用 :

    全电压≦100W电源适配器,PD
  • 封 装 :

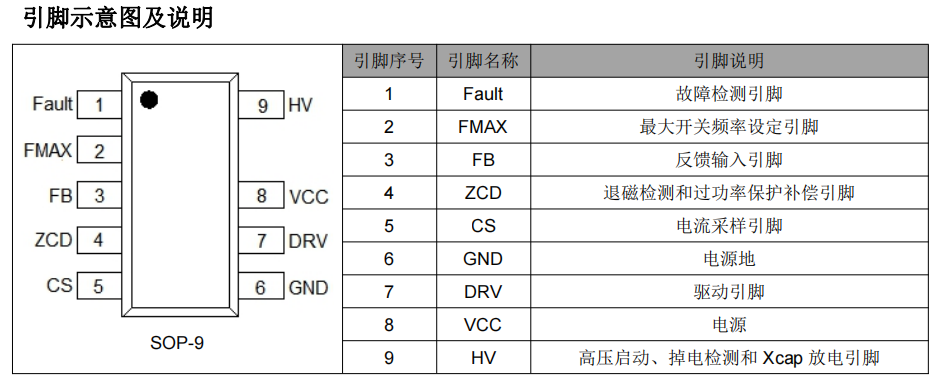

    SOP-9

  • 产品详情

概述:

CX1342是一款高度集成的准谐振反激控制器芯片,适用于设计高性能离线式反激开关电源。内部集成高压启动电路;可使空载功耗低于 30mW。

CX1342 具有完善的保护功能,如 OPP(过功率保护)、OVP(过电压保护)、OSCP(输出短路保护)、交流线网掉电保护和初级异常过流故障保护,可防止在各种异常情况下损坏电路。提高了CX1342控制器的安全性。

此外,CX1342具有抖频功能,可以有效改善电磁干扰。轻载时限制最小工作频率同时进入跳周期工作模式,

可避免轻载时的音频噪声。芯片采用 SOP-9 封装,节省了 PCB 空间,是低功耗、低成本、高效率项目的首选解决方案。

特点:

绕组短路或饱和检测的异常过流故障保护 

谷底开关,谷底锁定,无噪音工作模式 

内置高压启动电路和掉电检测 

高压启动引脚内集成 X2 电容放电功能 

内置 4 毫秒软启动时间 

最大开关频率可调,最高可达 500KHz 

具有 OTP 故障检测引脚 

VCC 工作范围从 9V 到 28V 

VCC 超过 28V 触发过电压保护 

最小频率钳位为 25 kHz 的频率折返模式,提高轻 载效率 

无音频噪声的轻载跳周期模式 

轻载下快速降低开关频率的 MPCM 模式 

过功率保护(OPP)可调 

内部集成过温保护 

空载功耗低于 30mW 

抖频功能可降低 EMI 

SOP-9 封装

应用:

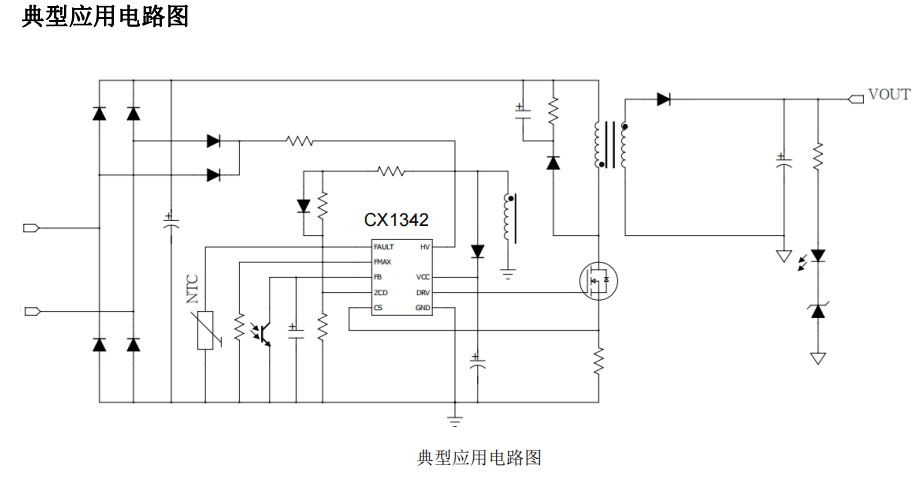

 AC-DC 适配器和充电器 、反激开关电源

产品标签 :
推荐产品
#
Details

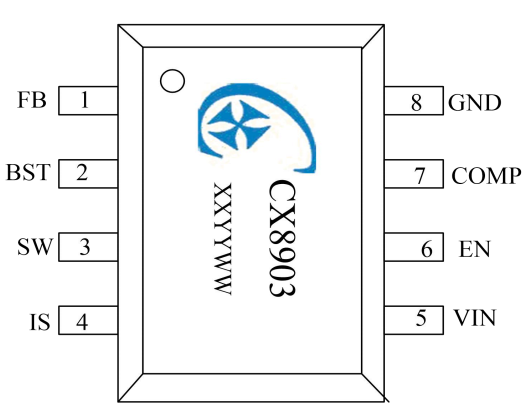

CX8903

CX8903是一款支持宽电压输入的开关降压型 DC-DC 控制器,最高输入电压 100V。CX8903内置100V/90mΩ功率管支持3A电流输出可通过设置FB引脚的分压电阻可设置输出恒压值。

#
Details
 CX2915C

概述:<br/>CX2915C是一款Type-C口/Type-A口快充协议芯片,支持Apple2.4A,QC2.0/QC3.0 Class A/Class B、AFC、FCP、PE1.1/2.0、PD2.0/3.0、PPS等主流快充协议,支持光耦反馈和FB反馈,集成CV/CC控制环路,Type-C接口逻辑,快充协议控制器,以及电压电流温度保护功能。配合AC/DC或DC/DC以及少量外围器件,即可组成完整快充解决方案。<br/>功能特点:<br/>输入电压范围:3V ~ 25V<br/>支持 FB 和 OP...

#
Details

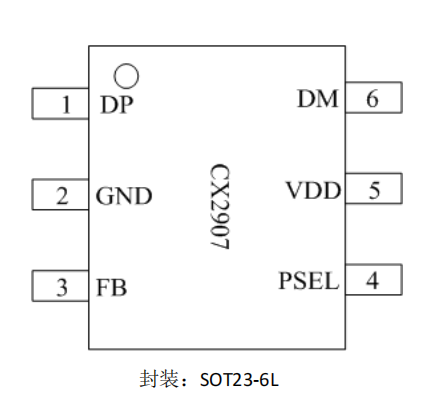

CX2907

1. 概述:&amp;lt;br/&amp;gt;CX2907是一款Type-A口快充协议芯片,支持Apple2.4A,QC2.0/QC3.0 Class A,AFC,FCP,兼容高压低压SCP,兼容低压直充等主流快充协议,支持FB反馈,配合AC/DC或DC/DC转化器,以及少量外围器件,即可组成完整快充解决方案。&amp;lt;br/&amp;gt;2. 特点:&amp;lt;br/&amp;gt;支持多种 USB 端口充电协议&amp;lt;br/&amp;gt;BC1.2 DCP 模式&amp;lt;br/&amp;gt;Apple 2.4A 模式识别&amp;lt;br/&amp;gt;QC3.0/QC2.0 Class A&amp;lt;br/&amp;gt;FCP&amp;lt;br/&amp;gt;AFC&amp;amp;lt;br...

#
Details
CX75TDXXX

CX75TDXXX系列/高性能开关电源次级同步整流芯片&amp;amp;amp;lt;br/&amp;amp;amp;gt;概述:&amp;amp;amp;lt;br/&amp;amp;amp;gt;CX75TDXXX是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。&amp;amp;amp;lt;br/&amp;amp;amp;gt;芯片可支持高达150kHz的开关频率应用, 并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。&amp;amp;amp;lt;br/&amp;amp;amp;gt;CX75TDXXX是一款内置高压NMOSFET同步整流开关...

#
Details
CX75TSXXX

CX75TSXXX系列/高性能开关电源次级同步整流芯片&amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;gt;概述:&amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;gt;CX75TSXXX是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。&amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;gt;芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。&amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;gt;CX75TSXXX是一款内置高压 NMOSFET同步整流开关...

#
Details

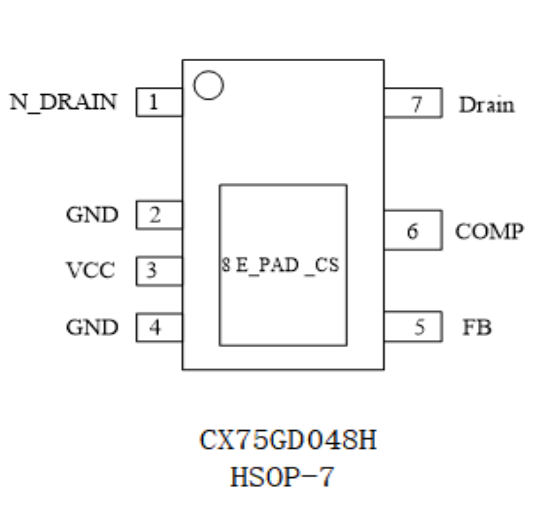

CX75GD048H

概述:<br/>CX75GD048H是一款集成高压 GaNFET功率器件高频高性能准谐振式交直流转换功率开关,应用于36W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。<br/>CX75GD048H的工作频率最高可达130KHZ,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率,将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。<br/>CX75GD048H集成了完备的保护功能,包括:Vcc欠压保护(UVLO),Vcc过压保护(Vcc_OVP),输入欠压保护...

#
Details
CX8901X

CX8901X系列是支持宽电压输入的开关降压型DC-DC控制器,最高输入电压120V。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X支持大电流输出,输出电流可达10A以上。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X可通过设置 FB引脚的分压电阻可设置输出恒压值。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X系列采用固定频率的 PWM 控制方式,典型开关频率为100KHz。轻载时会进入跳周期模式以获得高转换效率。&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;br/&amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;CX8901X系列内部集成软启动以及过温保护电路,输...

#
Details

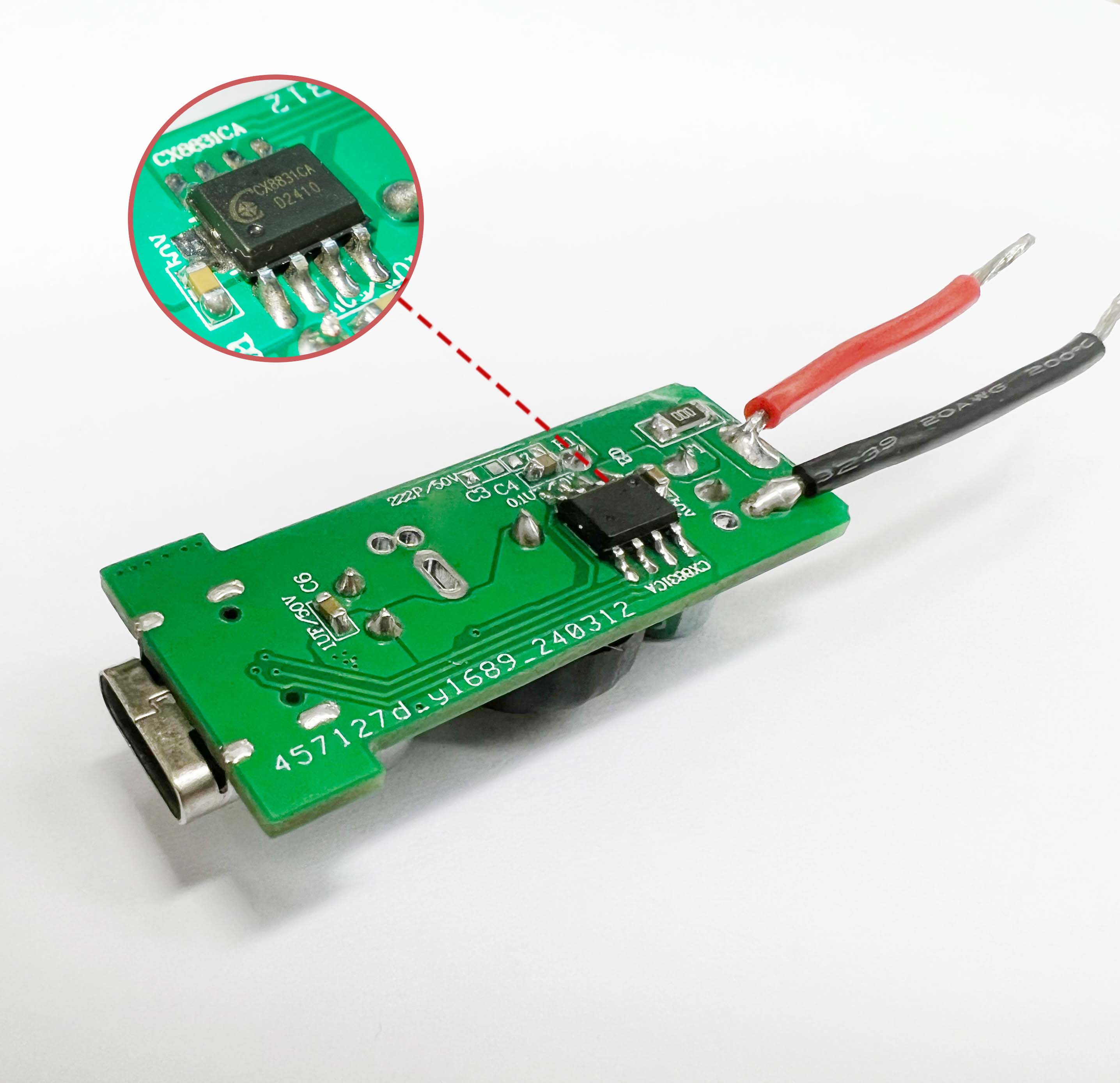

CX8831CX
