深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX75TDXXX
  • 待机功耗 :

    <75mW
  • 工作模式 :

    CCM/QR/DCM
  • 控制方式 :

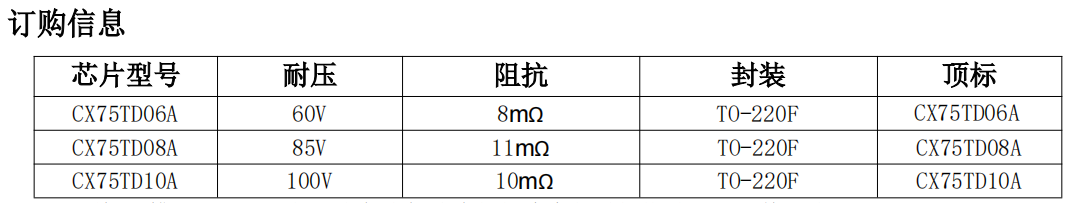

    60V/8mΩ,85V/11mΩ,100V/10mΩ
  • 应 用 :

    电源适配器,PD
  • 封 装 :

    TO-220F

  • 产品详情

CX75TDXXX系列/高性能开关电源次级同步整流芯片

概述:

CX75TDXXX是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。

芯片可支持高达150kHz的开关频率应用, 并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

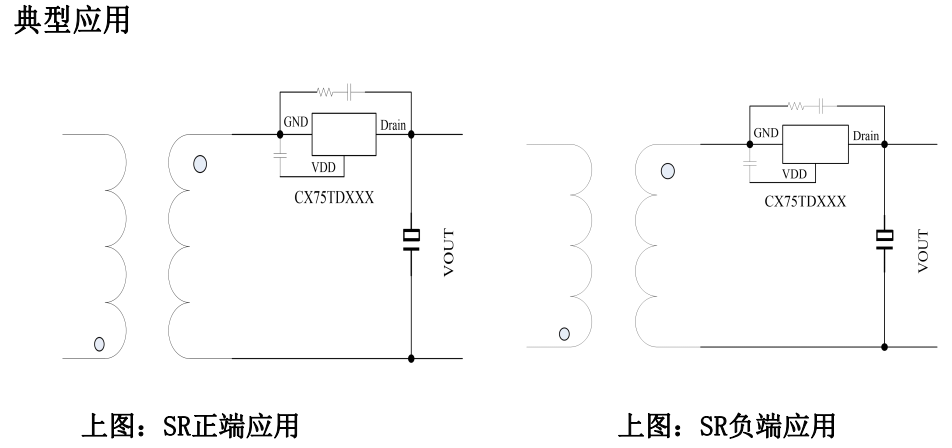

CX75TDXXX是一款内置高压NMOSFET同步整流开关,且具有极低的内阻,可提供系统高达5A以内的应用输出;通过检测集成MOSFET 的源漏电压来决定其开关状态,能够兼容连续模式、非连续和准谐振工作

模式的反激转换器。

CX75TDXXX采用特有自供电技术,可以保证在原边控制系统恒流和恒压两种工作状态下,芯片都不会欠压工作。

 特点:

 兼容 CCM/QR/DCM 模式

 特有的VDD自供电技术

 4.5A 驱动电流保证MOSFET快速关断

 600uA 低静态电流

 支持开关电源频率最高至150kHz

 支持 USB-PD+PPS 系统

 大电流适配器系统

 封装:TO-220F

应用范围:

PD、QC 快充电源多口

USB 充电器

低压大电流开关电源


 多口USB充电器

 低压大电流开关电源
