深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 名称 :

    CX8831CX
  • 耐压 :

    40V
  • 输出电压 :

    5V-20V
  • 输出电流 :

    45W功率
  • 工作模式 :

  • 封装 :

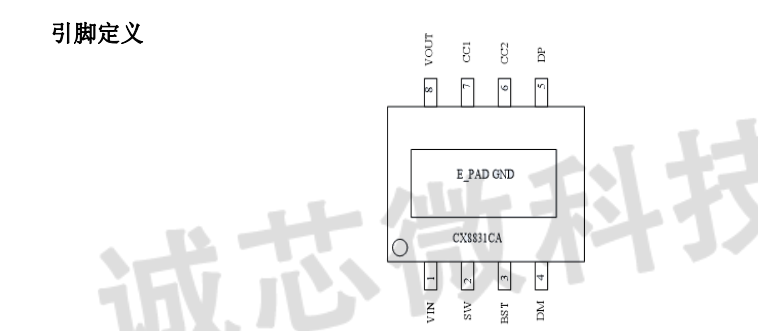

    ESOP-8L/QFN4x4

  • 产品详情

CX8831CX是一颗集成多种快充协议的降压SoC芯片,采用ESOP-8L封装,芯片内部集成同步降压转换器,

支持USB Type-C 和 PD3.1 协议,支持高通 QC2.0/3.0/3.0+协议,支持华为 FCP/SCP/HVSCP 协议,支持VOOC 协议,

支持联发科 PE2.0 协议,支持MTK PE快充,支持三星 AFC 协议,支持USB BC1.2 DCP 协议以及 Apple2.4A 充电规范。

为车载充电端口、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX8831CX采用COT控制模式,内置电流采样电路和纹波补偿电路。内置双 N 型低阻抗功率开关管。

CX8831CX输入工作电压最高到36V,输出电压范围是3.3V到21V,能提供最大45W的输出功率。

CX8831CX根据识别到的快充协议调整输出电压和电流。

CX8831CX能自适应输入电压,依据输入电压自动调节输出功率。

CX8831CX的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出CC模式,输出电压降低。

CX8831CX带有线缆补偿功能,随着输出电流增大相应的提高输出电压,来补偿因线缆阻抗引起的电压下降。

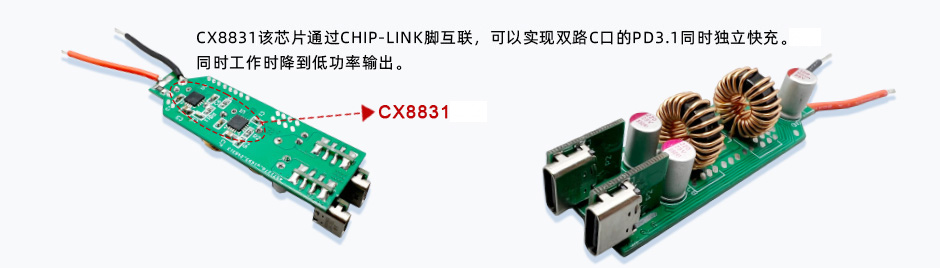

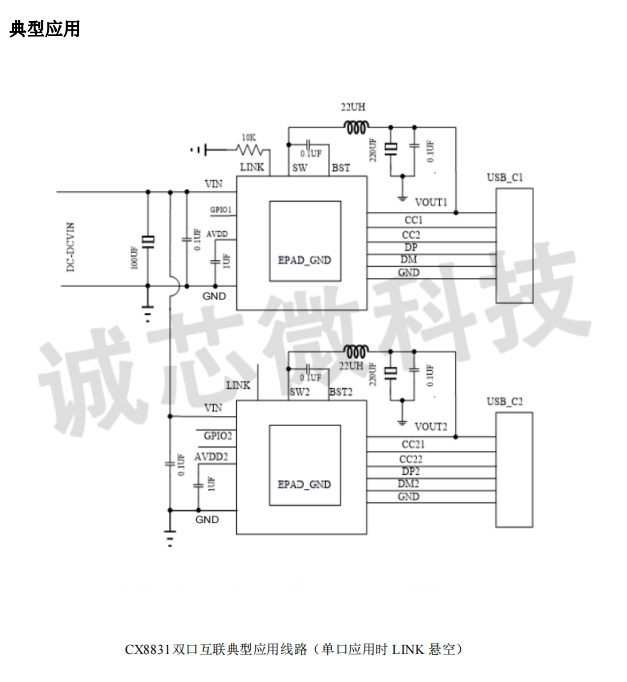

CX8831通过两颗芯片互联(CHIP-LINK),可以实现两个 USB-C 口单独高功率工作,同时工作时降到低功率输出。

当其中一个 USB-C 口工作在 5V/200mA(1W)以内,另一个 USB-C 口可实现高功率输出。

CX8831CX支持二次烧录,可实现在线升级。


应用:

多端口快速充电器

USB充电设备

户外储能设备
