深圳市诚芯微科技股份有限公司
SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX75GD025E
  • 待机功耗 :

    <75mW
  • 工作模式 :

    PWM/QR
  • 控制方式 :

    集成GaN(0.25Ω)
  • 应 用 :

    全电压≦45W电源适配器,PD

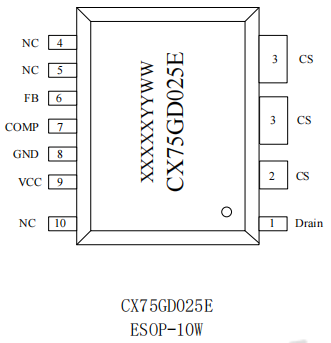

  • 封 装 :

    ESOP-10W

  • 产品详情

概述:

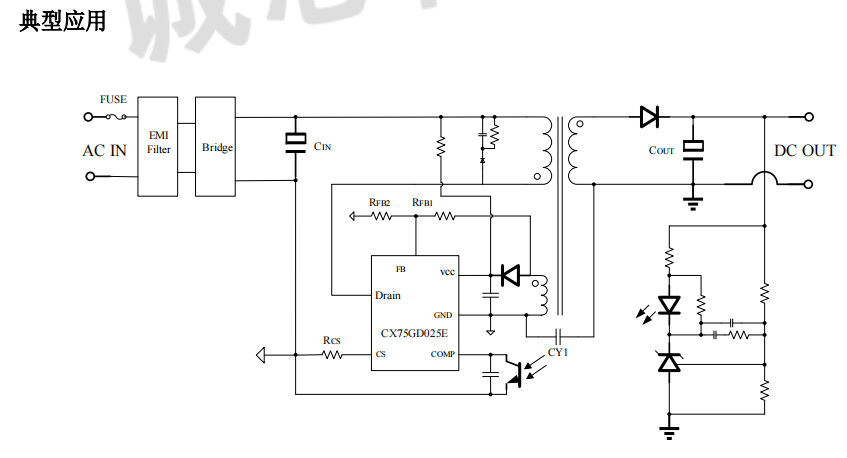

CX75GD025E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关,应用于45W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。

CX75GD025E的工作频率最高可达200KHZ,可全范围工作在准谐振模式,在轻载时则会工作于burst模式以提升效率, 将23kHz以下的音调能量降至最低,并在操作过程中消除音频噪声。

CX75GD025E集成了完备的保护功能,包括:Vcc欠压保护(UVLO),Vcc过压保护(Vcc_OVP),输入欠压保护(Brown in),输入过压保护(Brown out),输出过压保护(VO_OVP),FB开短路保护以及副边SR短路保护,CS开短路保护等。

CX75GD025E提供了优良的电磁干扰性能,为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

特点:

 内置高压GaNFET功率器件

 宽的Vcc工作电压:DC9V-40V

 最高可达200kHz开关频率

 专有软启动电路可降低次级Vds应力

 内置输入过欠压保护

 内置输出过压保护

 内置Vcc过欠压保护

 内置OPP/SSCP保护

 内置引脚开短路保护

 支持外部OTP设置保护

 支持PPS宽范围输出

 ESOP-10W封装

应用范围:

 开关式AC-DC电源

 智能小家电

 PC外围供电设备

 笔记本电脑辅助电源
