作为国内领先的具有自主设计、研发、销售为一体的电源管理芯片CX品牌源头厂家，诚芯微科技在电源快充领域持续深耕，15年来不断通过技术创新推陈出新、以市场需求为导向，以客户满意为己任，在电源管理芯片领域精耕细作，为客户提供高性能、高效率、高可靠性的电源整体解决方案。日前，诚芯微科技推出多款20W集成GaN快充产品，并以极致的高性价比迅速推向市场，获市场一致好评。

该款20W合封方案采用CX75GD080BL/CX75GD100S氮化镓合封芯片，内部集成650V耐压，800mΩ/1000mΩ增强型氮化镓开关管，采用SOP-8L封装，可用于USB PD快充及开关式AC-DC电源、智能小家电、PC外围供电设备、笔记本电脑辅助电源应用。

CX75GD080BL/CX75GD100S是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关，应用于27W内高性能、低待机功率、低成本、高效率的隔离型反激式开关电源。

CX75GD080BL/CX75GD100S的工作频率最高可达200KHZ，可全范围工作在准谐振模式，在轻载时则会工作于burst模式以提升效率, 将23kHz以下的音调能量降至最低，并在操作过程中消除音频噪声。

CX75GD080BL/CX75GD100S集成了完备的保护功能，包括：Vcc欠压保护（UVLO）,Vcc过压保护Vcc_OVP）,输入欠压保护（Brown in）,输入过压保护（Brown out）,输出过压保护（VO_OVP），FB开短路保护以及副边SR短路保护，CS开短路保护等。

CX75GD080BL/CX75GD100S提供了优良的电磁干扰性能,为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

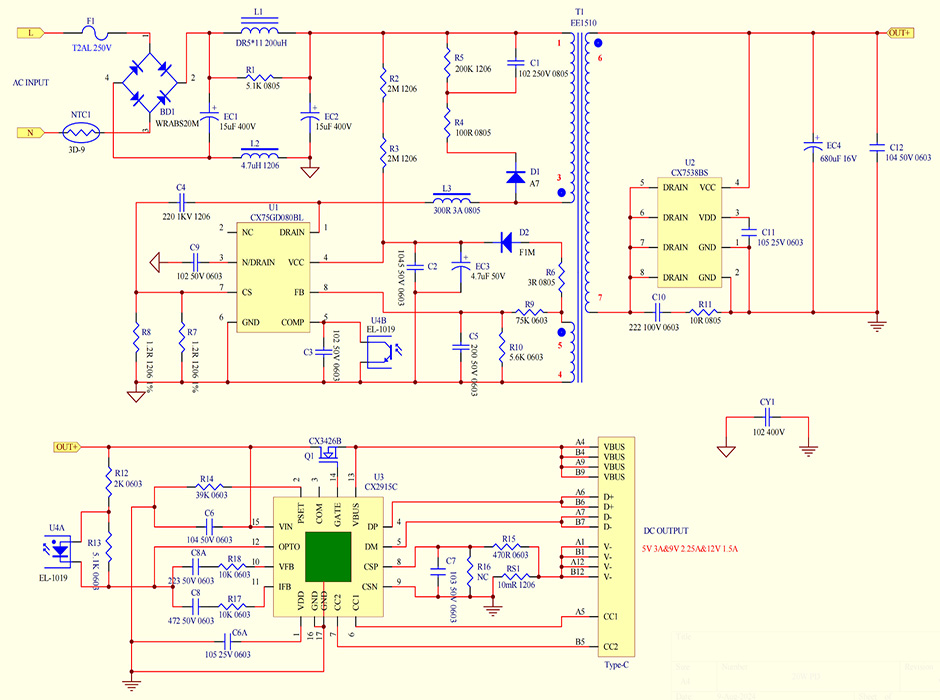

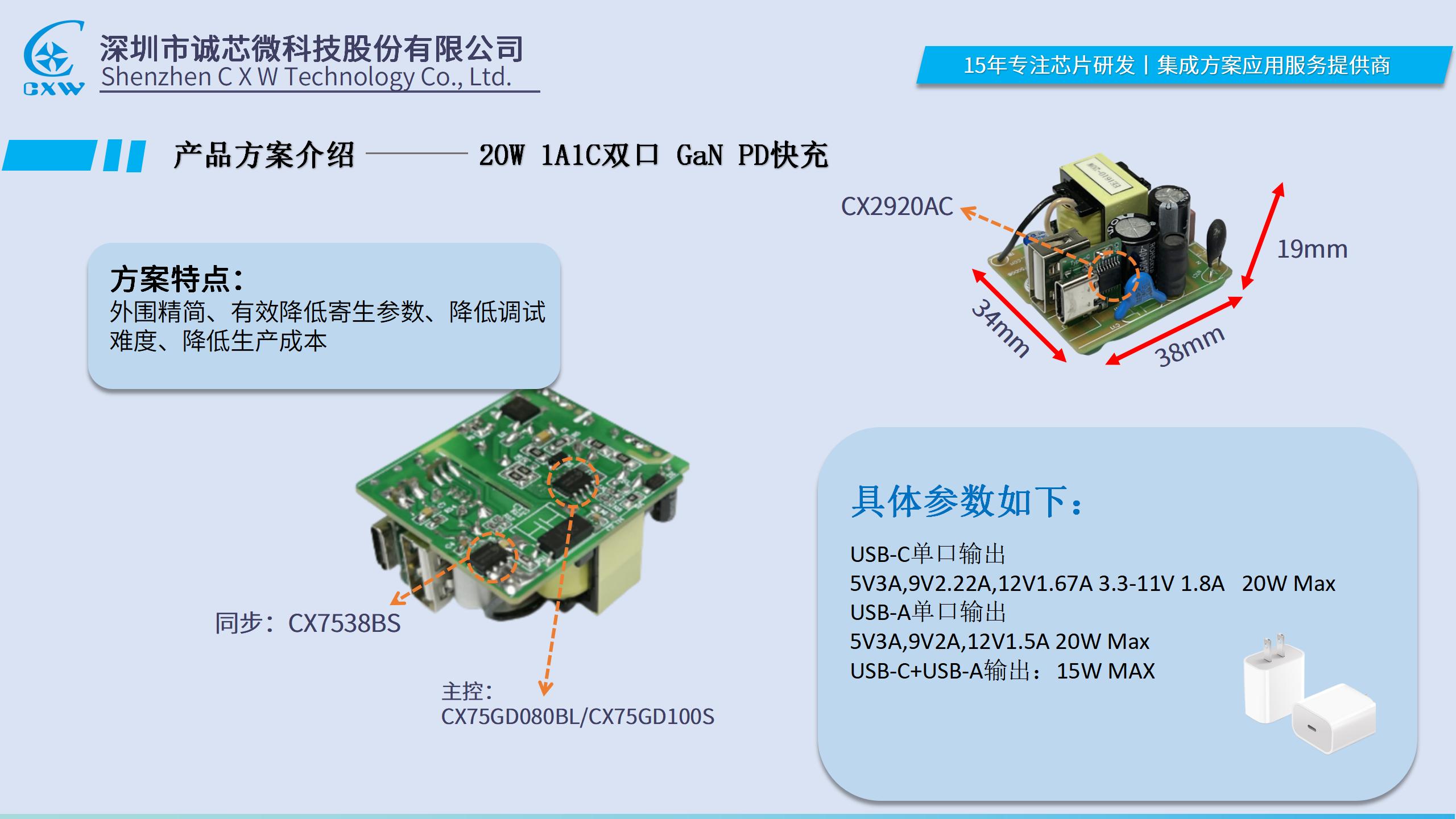

20W氮化镓快充电源设计方案：

具体参数如下：

USB-C单口输出

5V3A,9V2.22A,12V1.67A 3.3-11V 1.8A   20W Max

USB-A单口输出

5V3A,9V2A,12V1.5A 20W Max

USB-C+USB-A输出：15W MAX

传统的氮化镓快充方案涵盖控制器+驱动器+GaN功率器件等，电路设计复杂，成本较高。相比传统的外驱方式，这款专为20W氮化镓快充设计的CX75GD080BL/CX75GD100S合封显著降低驱动环路面积，让PCB的设计布局更加合理，提高GaN系统的可靠性，简化产品的电路设计，减少不必要的物料消耗。

针对快充这一市场应用领域，诚芯微目前共推出5款合封氮化镓电源芯片，其中3款芯片适用于20W氮化镓快充设计，另外两款芯片则适用于45W氮化镓与65W氮化镓快充电源设计。
