  • 名称 :

    CX8802
  • 耐压 :

    100V
  • 输出电压 :

    ADJ
  • 输出电流 :

    1.5A
  • 工作模式 :

    异步

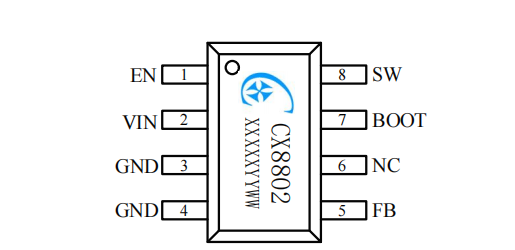

  • 封装 :

    ESOP-8

  • 产品详情

100V输入,1.5A输出,异步降压转换器

概述:

CX8802是一款宽范围输入电压高达9V至100V的非同步降压转换器。

CX8802集成了一个120V 400-mΩ的高压侧MOSFET,CX8802采用内置补偿的固定频率峰值电流控制,消除了对外部元件的需求。

CX8802提供1.5A的连续负载电流,效率高达95%。

高端MOSFET的逐周期电流限制可在过载情况下保护转换器。

如果过流状况持续时间超过当前时间,则触发打嗝模式保护。

CX8802具有保护功能,可保护负载免受欠压、过流和过温等故障的影响。

特点:

9V至100V的输入电压范围

1.5A电流限制

1A连续负载电流

95%的峰值效率

400uA工作静态电流

120V 400-mΩ高压侧MOSFET

峰值电流模式控制

150kHz固定频率

易于使用的内部补偿

高达92%的占空比

0.8V电压基准

1µA关断电流

150ms打嗝模式短路保护功能

热关断功能

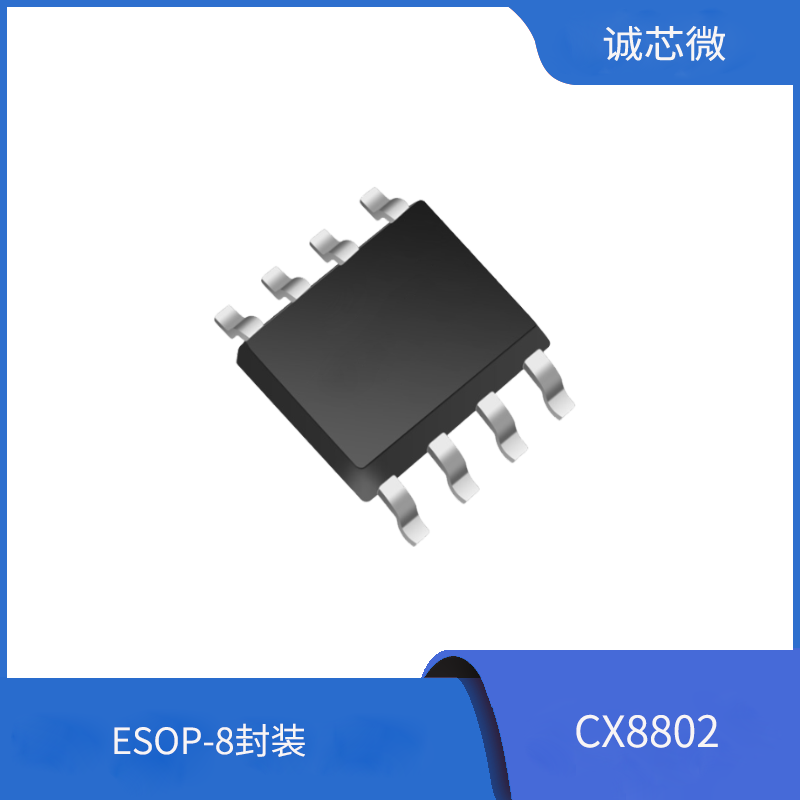

ESOP-8封装

应用:

车载充电器

电池充电器

电源适配器
