DC-DC电源芯片
首页>产品中心>DC-DC电源芯片

  • 名称 :

    CX8576Q

  • 耐压 :

    36V

  • 输出电压 :

    ADJ

  • 输出电流 :

    4.8A

  • 工作模式 :

    同步

  • 封装 :

    QFN5*5*20
样品申领
产品规格书下载

产品导航
  • 产品详情

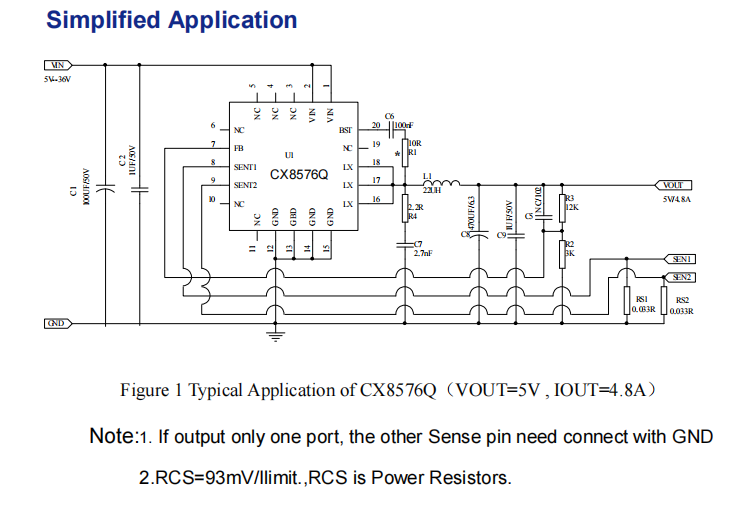

CX8576Q ，36V耐压5A大电流同步降压转换器，符合AECQ100认证

CX8576Q ，4.75-36V耐压，内置双NMOS，4.8A大电流DC-DC同步降压转换器

CX8576Q是一种高效、高压、同步的降压系统。该芯片是一款集成高侧和低侧功率的DC-DC转换器。该转换器的宽输入范围从4.75V到36V，输出电压从0.8V到VIN，高达4.8A连续输出电流。转换器可配置为单一输出，每个输出具有独立的恒定电流（CC）调节。在发生输出过载或短路的情况下。其他保护功能包括逐循环电流限制、输入下电压和过电压保护和热停机。

CX8576Q还通过选择适当的外部电阻分压器来提供可编程的电缆电压降补偿。开关频率在内部设置为110 kHz。

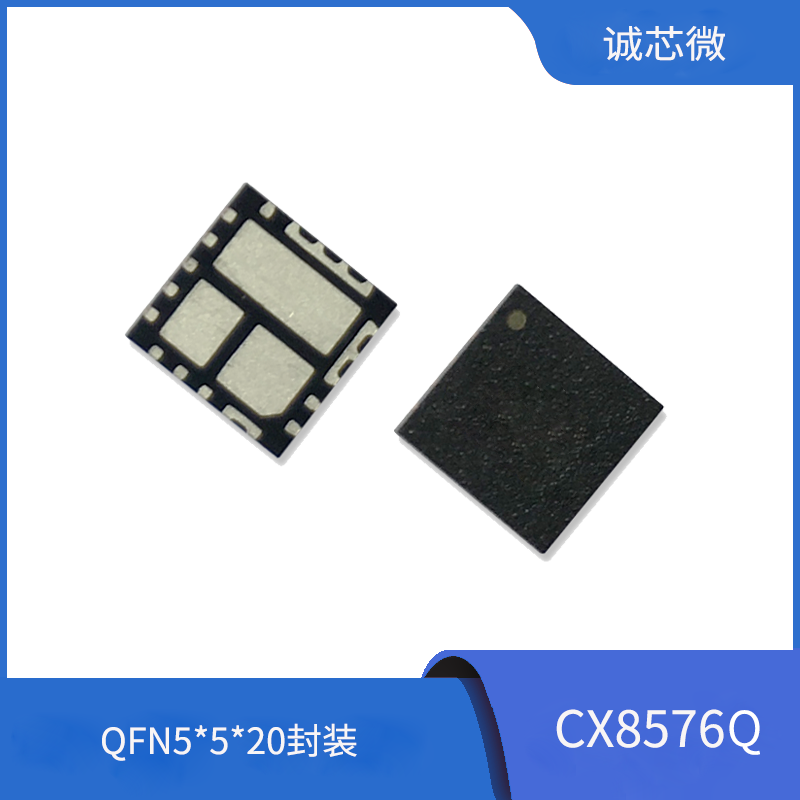

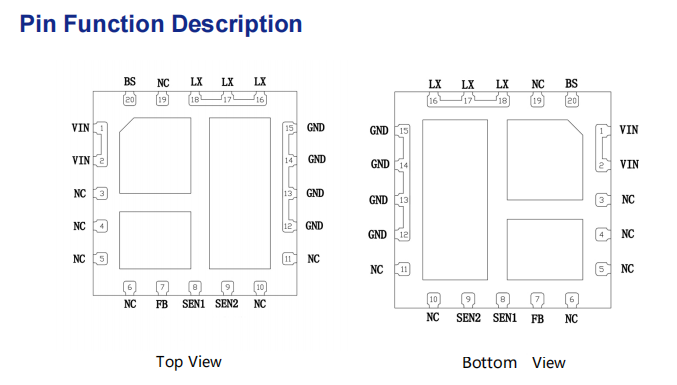

CX8576Q采用QFN20L-5×5封装

特点:

AEC-Q100汽车合格认证

4.75 V~36V电源电压范围

2%电压参考精度

8%恒定电流精度

外部电流限制设置

可编程操作频率

占空比范围（0~95%）

内置可调线路补偿

内部软启动3 ms

CC/CV模式控制

内部高侧和低侧功率MOSFET开关

逐循环过电流保护

应用:

汽车充电器、便携式充电器设备、通用直流、直流转换器与电流限制
