DC-DC电源芯片
首页>产品中心>DC-DC电源芯片

  • 名称 :

    CX8831CB

  • 耐压 :

    36V

  • 输出电压 :

    3.3 - 21V

  • 输出电流 :

    45W功率

  • 工作模式 :

  • 封装 :

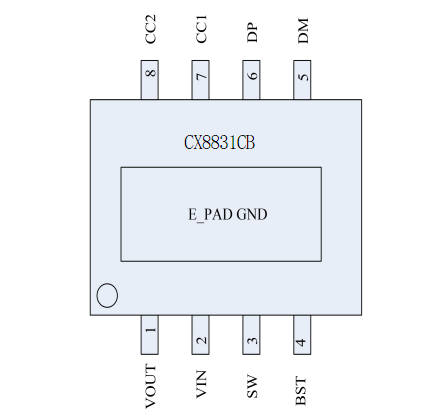

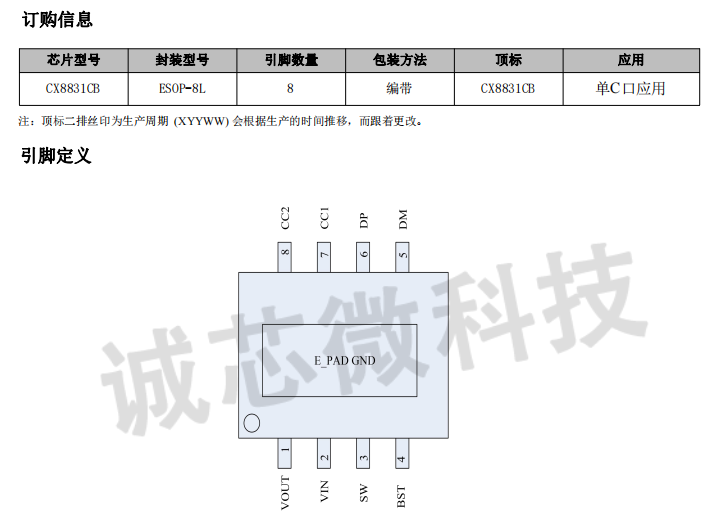

    ESOP-8L
样品申领
产品规格书下载

产品导航
  • 产品详情

CX8831CB一颗单芯片集成了同步降压DC-DC+快充协议，将芯片外围的元器件数量降至最低，有效优化方案BOM成本、为客户提供高性价比极具市场竞争优势的DC-DC电源解决方案。

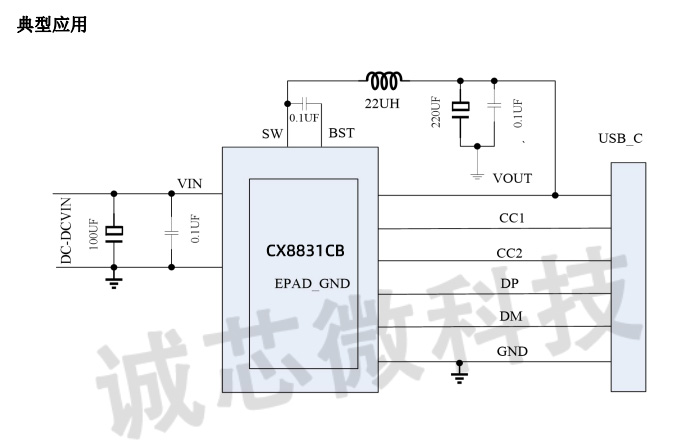

CX8831CB单C口PD快充协议芯片，外围精简，采用极简ESOP-8L封装，最大输出功率45W。CX8831CB仅需少量几个电容，电阻，电感即可。小空间，小体积，高效率，低成本快充协议方案推荐。提供CX8831CB样品申请，CX8831CB DEMO测试、CX8831CB方案开发与CX8831CB现货支持！


CX8831CB概述：

CX8831CB是一款内置多种快充协议的同步降压转换器. 支持 USB Type-C和PD3.1 协议，高通 QC2.0/3.0/3.0+协议，华为 FCP/SCP/HVSCP 协议，VOOC 协议，联发科 PE2.0 协议，三星 AFC 协议，USB BC1.2 DCP协议以及Apple2.4A充电规范，为车载充电端口、各种快充适配器、智能排插等供电设备提供完整的解决方案。

CX8831CB采用 COT 控制模式，内置电流采样电路和纹波补偿电路。内置双 N 型低阻抗功率开关管，24V 输入9V3A 输出时转换效率高达 95.6%。

CX8831CB输入工作电压最高到 36V，输出电压范围是 3.3V 到 21V，能提供最大 45W 的输出功率，根据识别到的快充协议调整输出电压和电流。

CX8831CB能自适应输入电压，依据输入电压自动调节输出功率。

CX8831CB的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。

CX8831CB带有线缆补偿功能，随着输出电流增大相应的提高输出电压，来补偿因线缆阻抗引起的电压下降。

CX8831CB支持二次烧录，可实现在线升级。

特点：

同步开关降压转换器

内置29mΩ/27mΩ 功率开关管

输入工作电压范围6-36V

转换效率高达97%

支持CV/CC模式

支持软启动、满载启动

支持线损补偿功能

支持最高 180mΩ内阻线缆通信

支持在线升级

具备多重安全保护

过压/欠压保护

过流保护、短路保护

过温降功率以及二次过温保护

ESD 特性±4KV

支持USB Power Delivery（PD）3.1

FPDO可配置：5V/9V/12V/15V/20V

OUT MAX: 45W

APDO 可配置：5V/9V/15V/20V Prog

支持多种快充协议

Quick Charge 2.0/3.0/3.0+

小米 CHARGE TURBO 27W协议

华为FCP/HVSCP 协议（支持华为优先）

主要应用于：

多端口快速充电器

USB 充电设备

户外储能设备
