概述:
CX7509CX是一颗电流模式 PWM 控制芯片,内置高压功率 MOSFET,应用于功率在18W以上的方案。
在 PWM 模式下工作于固定开关频率,这个频率是由内部精确设定。在空载或者轻载时,工作频率由IC内部调整。芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的 工作效率。在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。芯片内
置有斜坡补偿电路,当电路工作于大占空比时,避免次谐波振荡的发生,改善系统的稳定性。内置有前沿消隐时(Leading-edge blanking time),消除缓冲网络中的二极管反向恢复电流对电路的影响。采用了抖频技术,能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频(22KHz)以上,在工作时可以
避免系统产生噪音。内置多种保护,包括逐周期限流保护(OCP),过压保护(VDD OVP),VDD 过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的软驱动结构可以更好的改善系统的 EMI 特性。
特点:
● 全电压范围(90Vac-265Vac)输入时待机功耗小于75mW
● 内置软启动用来减少MOSFET上Vds的应力
● 抖频功能,改善EMI性能
● 跳频模式,改善轻载效率,减小待机功耗
● 固定65KHz开关频率
● 内置同步斜坡补偿
● 低启动电流,低工作电流
● 内置前沿消隐(LEB)功能
● 恒功率输出
● 逐周期限流保护(OCP)
● VDD过压保护,欠压保护(UVLO),VDD电压箝位
● 副边输出二极管短路保护
● 过温保护(OTP)
● 封装SOP-8L

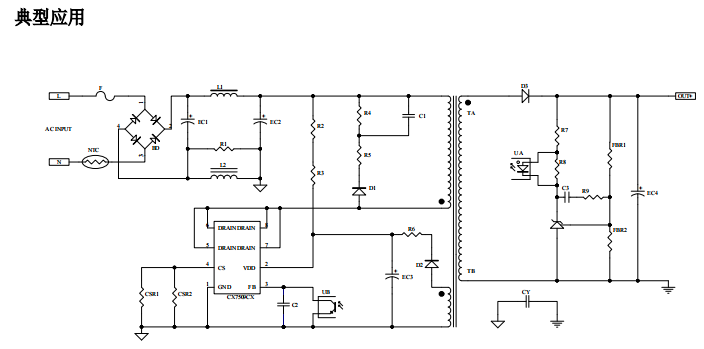

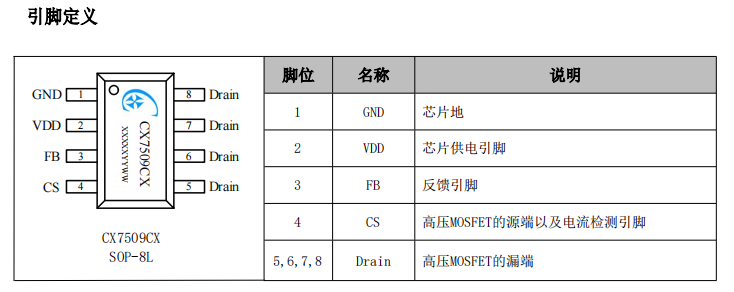

应用范围:
● 充电器
● PDA、数码相机、摄像机电源适配器适
● 机顶盒电源
● 开放框架式开关电源
● 个人电脑辅助电源
