  • 型 号 :

    CX2902
  • 保护功能 :

    OVP/UVLO/OCP/OTP等
  • 内置MOS Rds(on) :

    全协议芯片
  • 支持协议 :

    BC1.2充电协议、Apple 2.4A、高通QC2/3、华为FCP、三星AFC、华为SCP等
  • 典型应用 :

    车充、移动电源、墙充、插座

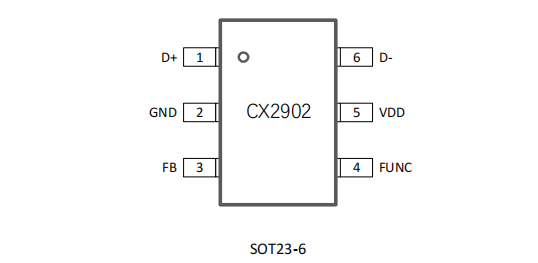

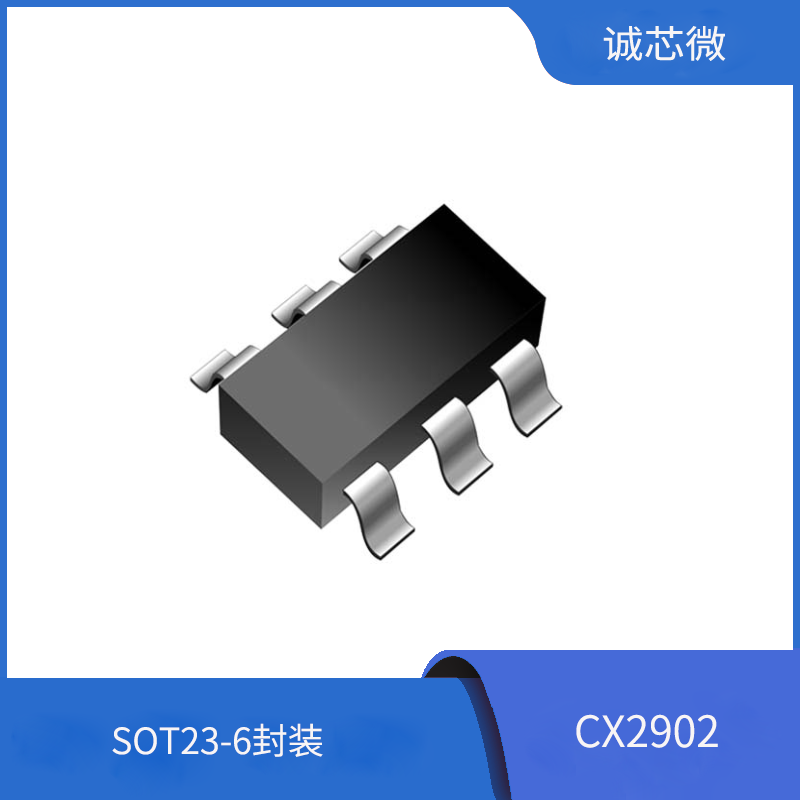

  • 封 装 :

    SOT23-6

  • 产品详情

CX2902芯片选择性的兼容最为合适的协议应对手机需要。

USB Type-A 口的 D±连接到芯片,当手机插入USB Type-A 口后,根据协议的约定,手机和芯片

之间将开始互相识别,一旦识别成功,芯片即 可响应手机的请求。根据手机的请求信息,芯片通 过 FB 管脚,控制外部的 DC/DC 或者 AC/DC 电源系统,输出合适的电压给手机供电。

在某些应用场合,外部控制器可以通过 FUNC 引脚关闭 芯片的快充输出功能,此时芯片只输出 5v 电压。关闭和打开 芯片 的快充功能是可以随时进行的,不需要重新启动 芯片。 芯片的静态电流<96uA,工作电流依赖于协议,范围:80uA~136uA,适合低功耗场合应用,比如移动电源。

特点:

兼容常见USB Type-A口快充协议,可以智能识别

手机使用的协议

支持BC1.2充电协议

支持Apple 2.4A充电

兼容高压快充的手机(高通QC2/3、华为FCP、三星AFC) 

兼容低压快充的手机(华为SCP) 

兼容低压直充的手机

支持动态关闭快充输出

提供华为超级快充,最高电流4A,5A可选

D±耐压13v  静态工作电流<96uA

FB调压精度20mv/step

工作电压范围2.9~5.5v

封装,SOT23-6

应用:

  车充

移动电源

墙充

插座

其他USB Type-A功率输出设备
